皮带流水线

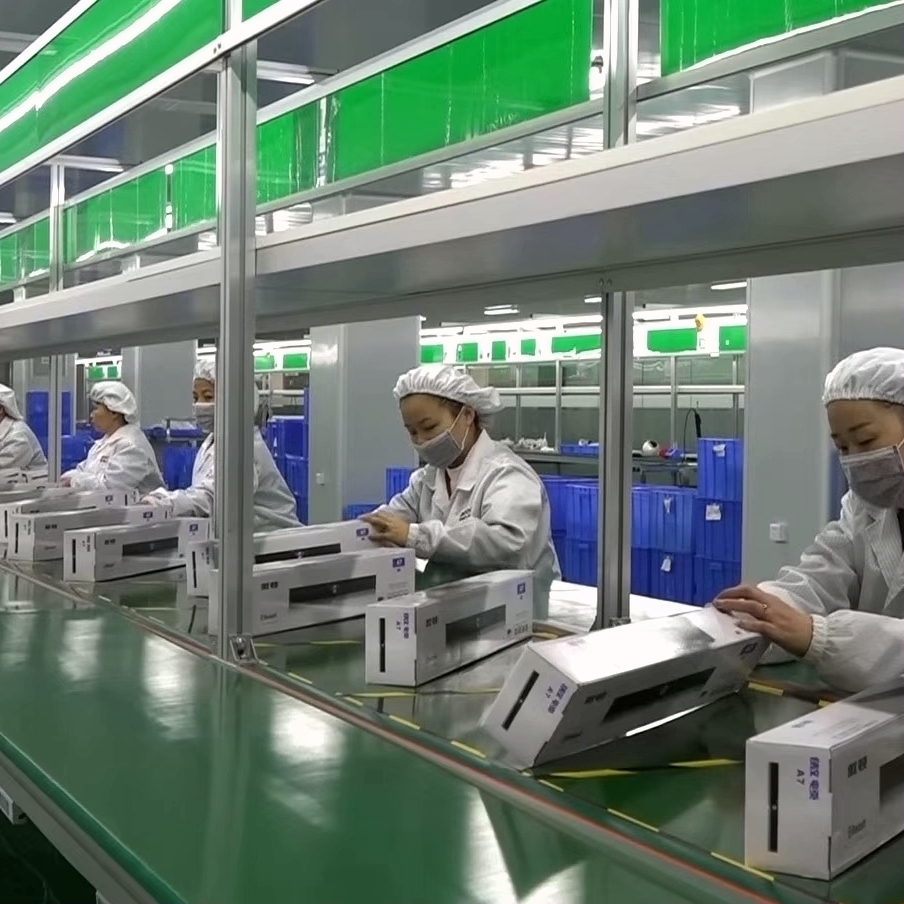

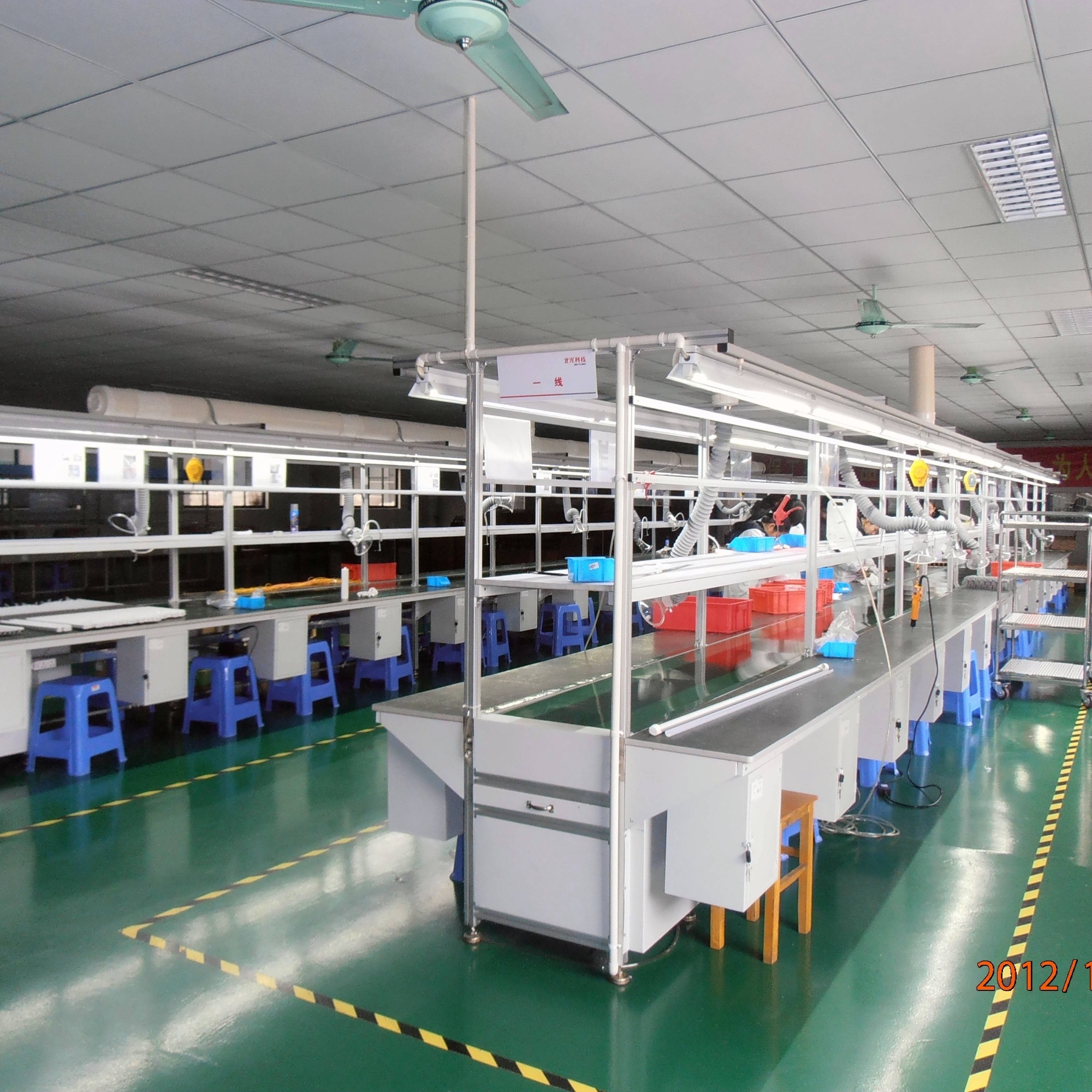

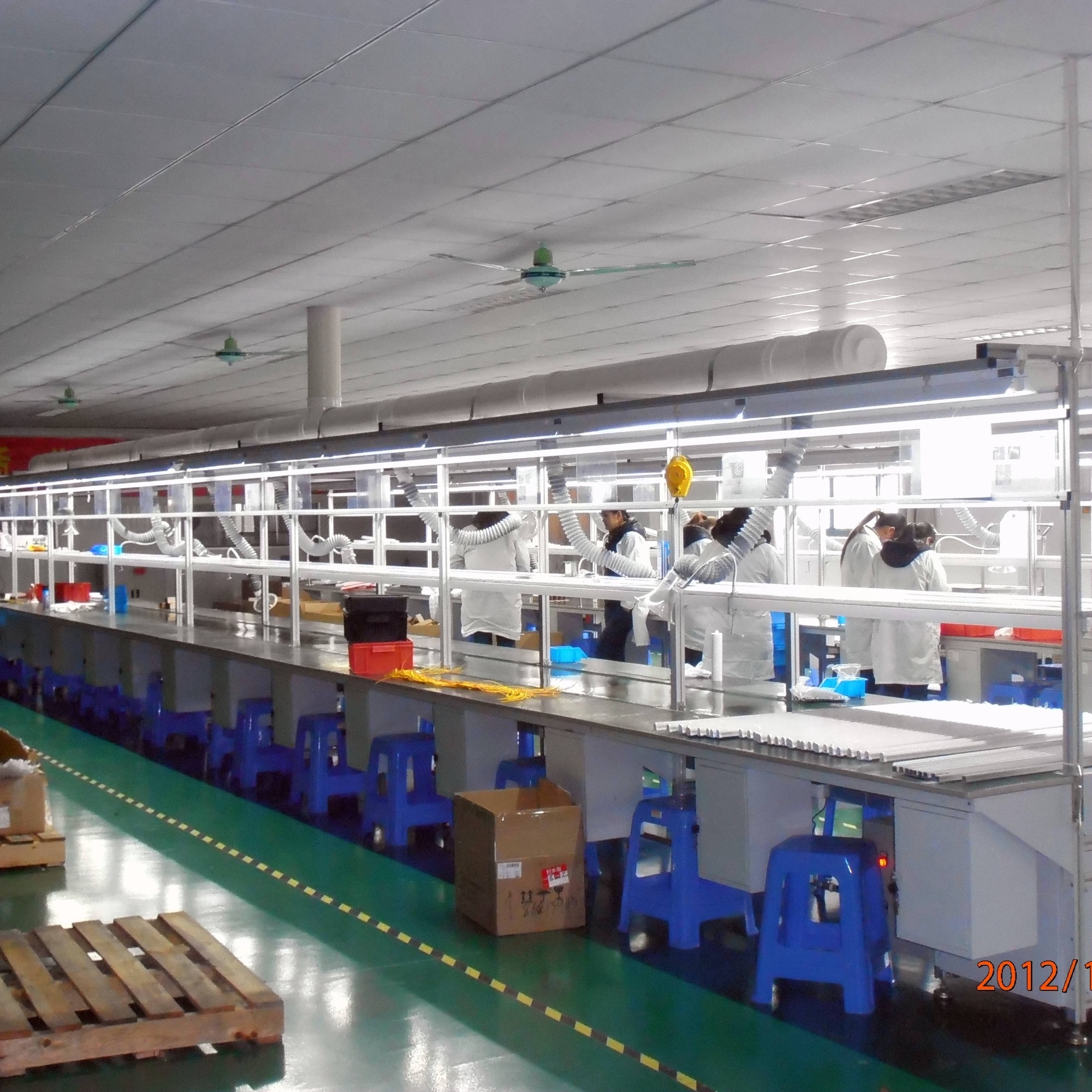

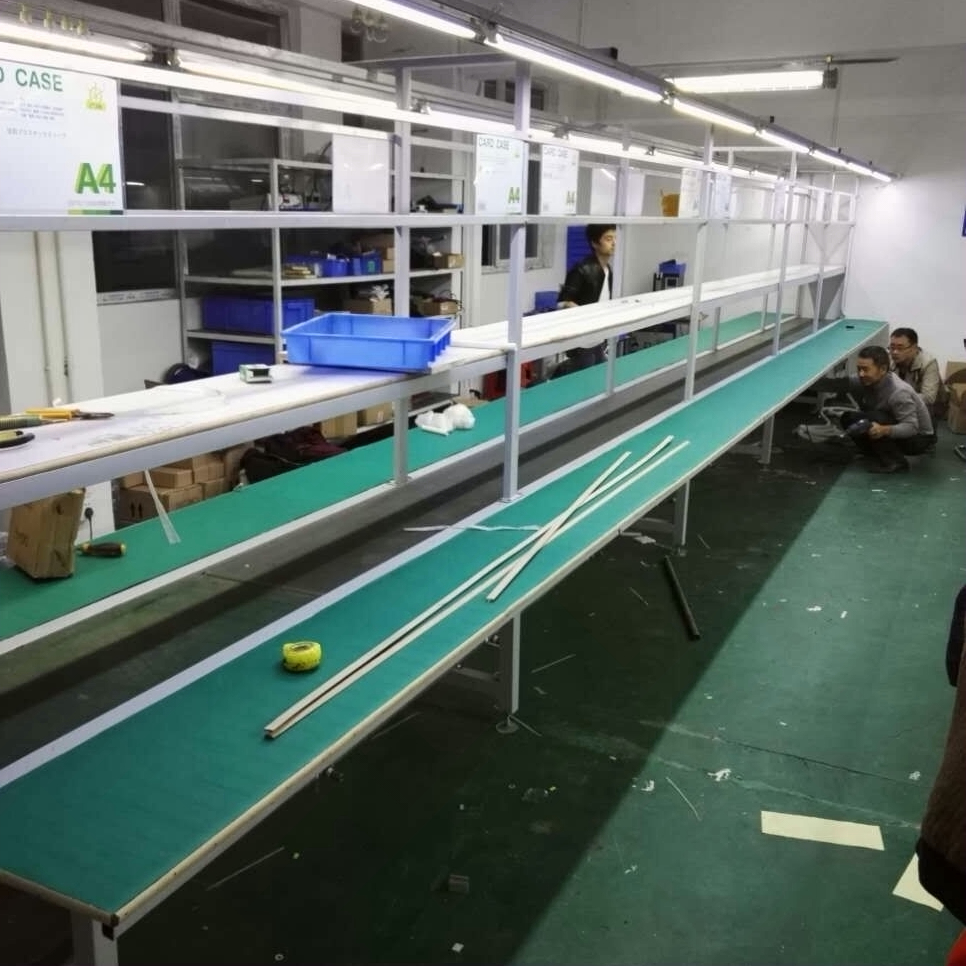

双边长条台皮带流水线

特点:结构简单、维修方便、外形美观、运行可靠、被广泛应用于电子、家电、食品、汽车、摩托车等行业的零部组装的输送

产品介绍:

长条台皮带流水线又叫皮带式流水线,也叫皮带输送机,带式输送机或胶带输送机,是组成有节奏的流水作业线所不可缺少的经济型物流输送设备。

皮带种类:PE、SIR、PU和PVC等材质


深圳倍速链装配线厂家


功能特点:

结构简单、维修方便、外形美观、运行可靠、被广泛应用于电子、家电、食品、汽车、摩托车等行业的零部组装的输送;

深圳倍速链装配线厂家

技术参数:

1. 主要输送形式为:条形工作台、独立工作台、单边工作台、双边工作台和无工作台输送形式。

2. 驱动的形式有:电机驱动输送形式。

3. 皮带常用宽度为:20~ 2000mm,也可根据客户要求定做。

4. 输送带的材质有:橡胶带、PVC带、帆布带、食品带等。

5. 输送带的形式有:带挡板输送带、带围板、平皮带及防滑带等。

6. 工作台板尺寸根据用户定。

7. 工作台面有:贴防火板、普通橡胶、防静电橡胶灯。

8. 线体支架有:不锈钢、铝型材、碳钢喷塑等。

9. 输送速度一般为0.1~10M/min; 也可根据用户需要采用调速或定速。

10. 调速有:变频调速、电磁调速、电子调速、机械调速等。

11. 皮带机架材质有:碳钢、不锈钢、铝型材。

深圳倍速链装配线厂家

皮带线的分类:

1、直线型皮带输送线;

2、带工作台皮带输送线;

3、爬坡皮带输送线;

4、转弯皮带输送线;

5、槽型皮带输送线;

6、伸缩皮带输送线;

7、刀口皮带输送线;

8、挡边皮带机;

深圳倍速链装配线厂家

皮带线操作流程:

在皮带线运行前,首先要确认皮带线设备、人员、被输送物品均处于安全完好的状态;其次检查各运动部位正常无异物,检查所有电气线路是否正常,正常时才能将皮带线投入运行。 最后要检查供电电压与设备额定电压的差别不超过±5%。

在皮带线运行投入,必须进行以下操作:

1.合上总电源开关,检查设备电源是否正常送入且电源指示灯是否亮。正常后进行下一步操作。

2.合上各回路的电源开关,检查是否正常。正常状态下为:设备不动作,皮带线运行指示灯不亮,变频器等设备的电源指示灯亮,变频器的显示面板显示正常(无故障代码显示)。

3.按照工艺流程依次启动各电气设备,上一个电气设备启动正常后(电机或其他设备已达到正常速度、正常状态)再进行下一个电气设备的启动。

在皮带线运行中,必须遵守被输送物品设计中物品的规定,遵守皮带线的设计能力。其次,要注意各类人员不得触及皮带线的运动部分,非专业人员不得随意接触电气元件、控制按钮等。 最后,在皮带线运行中不能对变频器后级断路,如确定维修需要,则必须在停止变频运行的情况下才能进行,否则可能损坏变频器。

皮带线运行停止 ,按下停止按钮待系统全部停止后方能切断总电源

深圳倍速链装配线厂家

皮带线的优点:

皮带输送线是流水线的一种用皮带输送线来节省人工和提高工作效率。它可输送的物料种类繁多、既可输送各种散料、也可输送各种纸箱、包装袋等单件重量较轻的产品、也可用于大型超市收银处的商品输送,用途广泛。


深圳诚德轩主营:倍速链装配线倍速链老化线倍速链输送线辊筒输送线皮带流水线喷涂生产线等自动化设备。电话:13418585384

产品名称

工作台皮带线

光拉皮带线

斜坡皮带线

转弯皮带机

无动力台板线

产品型号

GR-PD300-W

GR-PD300-N

GR-PD300-X

GR-PD300-Z

GR-TB300-T

运行

水平直行

爬坡

转弯

/

动力

电机

/

工作高度

750-900mm

承重(单品)

0.1-30KG

电机功率

90-2200W

/

传输速度

0.5-6m/min

/

线体长度

1-60m

调速方式

变频调速/调速器

/

线体机构

铁方通/铝型材/不锈钢

输送皮带

PVC等

/

主动滚筒

机加滚筒

/

工艺看板

A4胶套/亚克力板

照明

16-40W(T8/T5)

灯架

吊顶/立柱

仪器物料台

300-600mm

表面处理

五金件表面烤漆

配电箱

钣金电箱

/
